ZSG/ZKS礦用振動篩

產品簡介ZSG/ZKS礦用振動篩運動軌跡為直線，是一種通用篩分設備，可廣泛應用于礦山、煤炭、冶金、化工、建材、耐火材料等行業對各種粒度物料進行篩分作業。具有結構簡單、重量輕、備件少、安裝維修方便、噪聲低、處理能力大、篩分效率高等優點。該系列篩機分為振動電機型和激振器型，有單層和雙層;篩箱有敞開型和封閉型;篩網

在線咨詢全國熱線
0373-5086166

產品簡介

ZSG/ZKS礦用振動篩運動軌跡為直線，是一種通用篩分設備，可廣泛應用于礦山、煤炭、冶金、化工、建材、耐火材料等行業對各種粒度物料進行篩分作業。具有結構簡單、重量輕、備件少、安裝維修方便、噪聲低、處理能力大、篩分效率高等優點。該系列篩機分為振動電機型和激振器型，有單層和雙層;篩箱有敞開型和封閉型;篩網分為鋼絲編織篩網、焊接篩網、條縫篩板、梳齒篩板和其他特殊材料篩板。

適用行業

主要用于冶金、礦山、煤炭、建材、電力、化工、耐火材料等行業。

適用物料

適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。

產品結構

ZSG/ZKS礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。

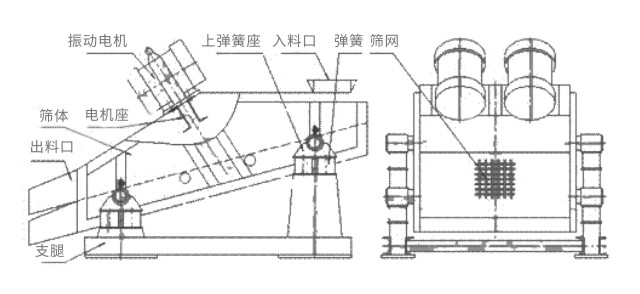

ZSG/ZKS礦用振動篩結構簡圖

工作原理

ZSG/ZKS礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩面，并帶動篩箱和篩面作縱向前后振動，篩面上的物料被向前拋起，落下時小于篩孔的物料則透過篩面落到下層，大于篩孔的物料則沿篩面下滑至篩上物出料口，從而完成篩分作業。

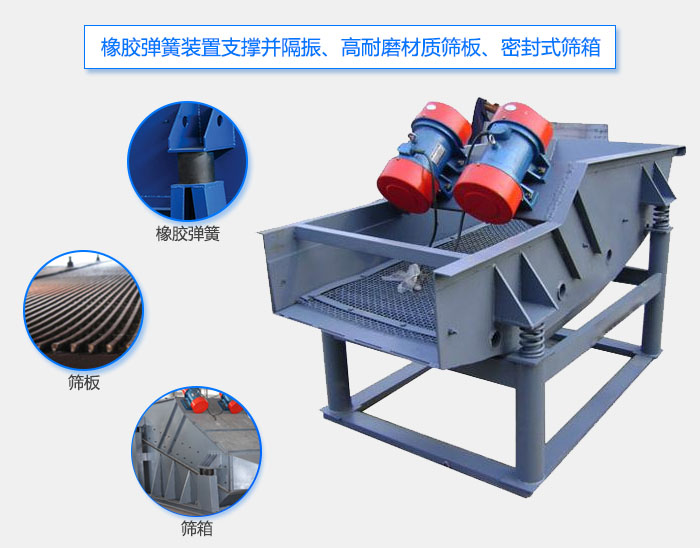

產品特點

1、動力裝置：動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要;

2、篩面形式多樣：篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求;

3、能耗少、效率高：結構簡單易操作，外型美觀，整機剛度與各部強度大，相對能耗少，篩分效率高;

4、體積小：相對體積小、重量輕，單位設備體積和重量處理能力大，便于系統工藝布置;

5、模塊化設計：篩面結構與類型模塊化設計，更換方便，可滿足不同環境作業需要;

6、操作維修簡便：安裝與調試方便，運行穩定可靠、操作維修簡便。

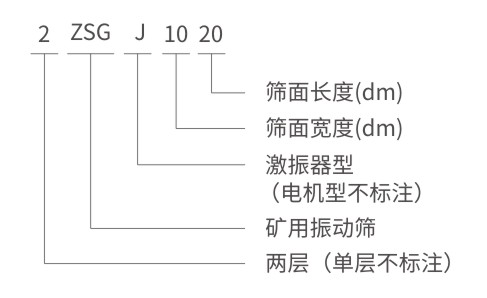

型號說明

技術參數

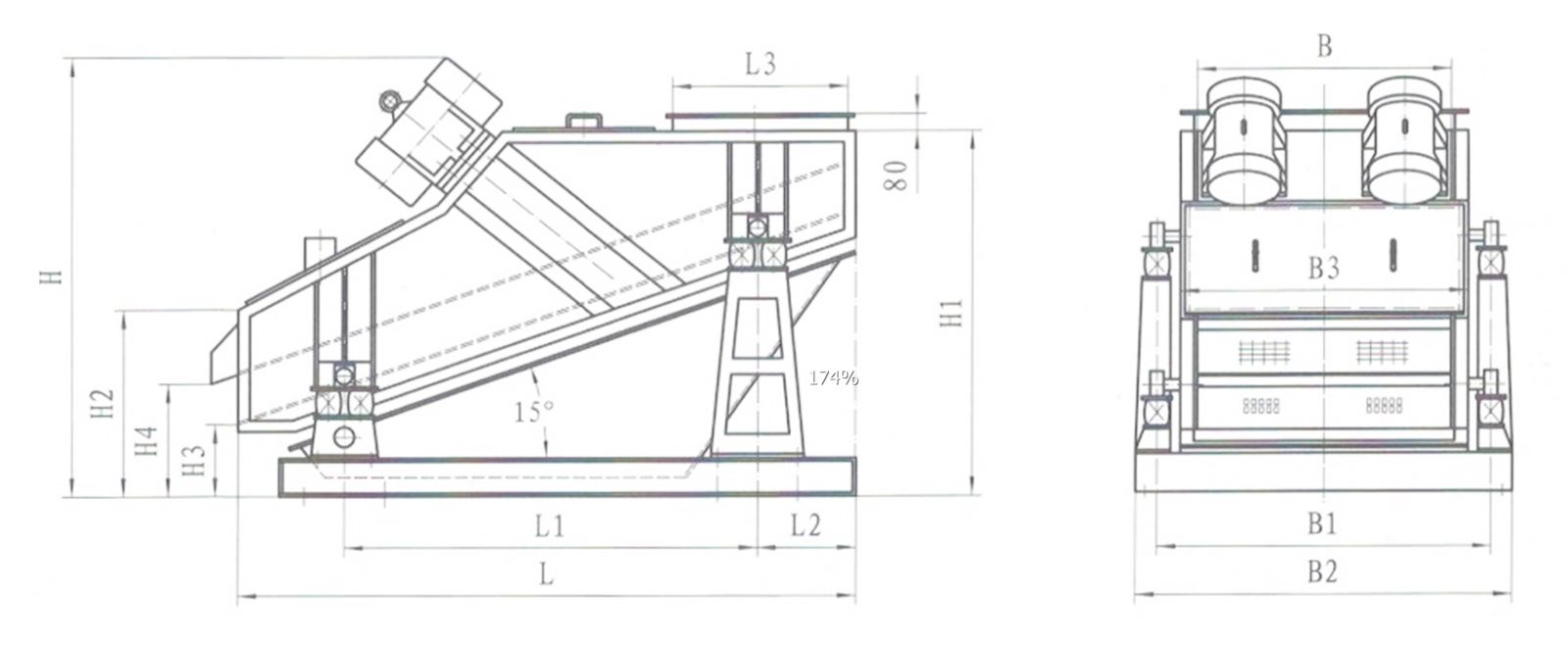

ZSG/ZKS礦用振動篩安裝簡圖

ZSG/ZKS礦用振動篩技術參數表

型號	篩面面積（m2）	篩面孔徑（mm）	給料粒度（mm）	處理量（t/h）	雙振幅（mm）	振頻（Hz）	電機功率（kW）	激振力（kN）	單支點大動負荷（N）*	重量（kg）
										敞開型	封閉型
ZSG0818	1. 44	0. 5-50	≤150	8-100	6-8	16	1. 1X2	16X2	± 1300	1710	1960
2ZSG0818										1710	1960
ZSG1020	2. 0			10-180			1. 5X2	20X2	± 1900	2310	2830
2ZSG1020										2580	3170
ZSG1030	3. 0			15-250			3. 0X2	30X2	± 2850	2770	3350
2ZSG1030										3220	3870
ZSG1224	2. 88			12-200			2. 2X2	30X2	± 2620	2280	3120
2ZSG1224										2960	3640
ZSG1530	4. 5	0. 5-80	≤250	20-350			3. 7X2	50X2	±4010	3850	4510
2ZSG1530										4650	5230
ZSG1540	6. 0			25-400			5. 5X2	75X2	± 5850	5030	5670
2ZSG1540										5800	6630
GZSG1530	4. 5	0. 5-60	≤350	20-300	6-10	12	4X2	100	± 3300	4700	5140
2ZSGJ1530										5720	6170
ZSGJ1540	6. 0			25-350			4X2	100	± 5850	5880	6460
2ZSGJ1540										6600	7080
ZSGJ1550	7.5			30-400			5. 5X2	160	± 8000	6800	7280
2ZSGJ1550										7620	8130
ZSGJ1836	6.4			30-450			5. 5X2	160	± 11250	6730	7260
2ZSGJ1836										7400	7880
ZSGJ1842	7.5			35-500			7. 5X2	180	±12500	7640	8120
2ZSGJ1842										8240	8750

ZSG/ZKS礦用振動篩安裝尺寸表

篩機型號	L	LI	L2	L3	B	B1	B2	B3	H	HI	H2	H3	H4
ZSG0818	1800	1100	400	500	800	1150	1360	920	1350	1062	650	350	/
2ZSG0818	1800	1100	400	500	800	1150	1360	920	1430	1140	700	320	500
ZSG1020	2000	1300	400	800	1000	1350	1630	1120	1605	1335	840	520
2ZSG1020	2000	1300	400	800	1000	1350	1630	1120	1722	1440	870	500	700
ZSG1030	3000	1980	650	1000	1000	1350	1630	1120	2000	1720	950	570
2ZSG1030	3000	1980	650	1000	1000	1350	1630	1120	2220	1924	1120	530	750
ZSG1224	2400	1600	450	800	1200	1550	1820	1320	1830	1610	970	600
2ZSG1224	2400	1600	450	800	1200	1550	1820	1320	2010	1765	1130	550	780
ZSG1530	3000	1980	650	1000	1500	1860	2140	1640	2000	1720	950	620
2ZSG1530	3000	1980	650	1000	1500	1860	2140	1640	2220	1924	1120	580	850
ZSG1540	4000	2800	800	1200	1500	1860	2140	1640	2300	2020	1000	620
2ZSG1540	4000	2800	800	1200	1500	1860	2140	1640	2700	2300	1200	580	850
ZSGJ1530	3000	1770	530	1100	1500	1910	2160	1300	2000	1720	950	600
2ZSGJ1530	3000	1770	530	1100	1500	1910	2160	1500	2220	1924	1120	440	730
ZSGJ1540	4000	2945	580	1200	1500	1910	2160	1300	2300	2020	1000	640
2ZSGJ1540	4000	2220	900	1200	1500	1910	2160	1500	2700	2300	1200	600	850
ZSGJ1550	5000	3925	600	1200	1500	1910	2160	1300	2703	2370	1140	615
2ZSGJ1550	5000	3220	900	1200	1500	1910	2160	1500	2940	2610	1290	645	870
ZSGJ1836	3600	2450	700	1100	1800	2220	2470	1600	2260	1920	1000	640
2ZSGJ1836	3600	2450	700	1100	1800	2220	2470	1600	2660	2200	1200	600	850
ZSGJ1842	4200	3000	750	1200	1800	2220	2470	1600	2410	2080	1140	615
2ZSGJ1842	4200	3000	750	1200	1800	2220	2470	1600	2810	2360	1290	645	870

ZSG/ZKS礦用振動篩選型提示:

1、ZSG/ZKS礦用振動篩，有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求。

2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。
